Overzicht van nieuwe DC/DC-omvormers van RECOM

Universele systemen, substituten en oplossingen voor de spoorwegsector

De nieuwe omvormers van het bekende merk RECOM zijn miniatuur voedingssystemen die o.a. bestemd zijn voor besturings-, controle- en meetcircuits. Onder de nieuwe producten in het aanbod van TME zitten ook systemen die zijn gemaakt conform internationale normen voor het spoorwegvervoer.

Voedingssystemen, waaronder DC/DC-converters, bepalen vaak de mate van storingsvrije werking van complete apparaten. Elementen die energie leveren aan elektronische circuits, ontvangers en sensoren moeten niet alleen nauwkeurig en duurzaam zijn onder normale bedrijfsomstandigheden, maar ook bestand zijn tegen een aantal minder typische factoren, zoals hoge temperaturen, kortsluiting, impulsen, interferentie en zelfs schokken. Door hoogwaardige merkcomponenten te gebruiken, kunnen fabrikanten van elektronische apparaten de beste kwaliteit garanderen. De veiligheid van operators en gebruikers is ook belangrijk en sterk afhankelijk van de componenten die in de circuits zijn gemonteerd.

Het gebruik van onderdelen van beproefde leveranciers minimaliseert het risico op storingen, maximaliseert de efficiëntie en levensduur van de elektrotechnische apparatuur en, zoals te zien is bij de hieronder gepresenteerde omvormers van RECOM: dit hoeft niet duur te zijn.

In dit artikel gaan we het hebben over thema’s als:

  • Omvormers voor stabiele werking van elektronische circuits
  • Zeer efficiënte substituten van lineaire regelaars
  • Stroomvoorziening voor boordapparatuur in het spoorwegvervoer

Economie en universaliteit

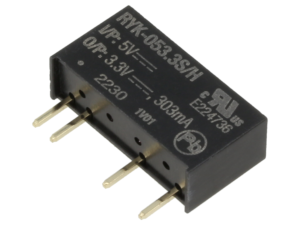

De SIP-behuizing maakt compacte constructie van de geïsoleerde omvormer mogelijk.

Tot de nieuwe producten in het TME-assortiment behoren vele betaalbare RECOM-omvormers met uiteenlopende parameters. Deze omvatten componenten van 1 W, 2 W en 3 W, vooral bestemd voor werking als voedingssystemen voor elektronische circuits (3,3 V en 5 V DC), zoals controllers of sensoren, hoewel het assortiment ook systemen bevat met uitgangsspanningen van 9 V, 12 V, 15 V en 24 V DC, die kunnen dienen als energiebronnen voor actuatoren (ventilatoren, micromotoren, servomotoren, displays). Ze zijn verkrijgbaar in THT-formaten (doorsteekmontage: SIP7, SIP8) en SMD-formaten (opbouwmontage). Een belangrijk voordeel van de producten is het relatief brede bereik van ingangsspanningen en de ruime temperatuurtolerantie (bv. van -40°C tot 105°C). De beschreven producten behoren tot de categorie geïsoleerde omvormers, met een isolatiespanning tot 1,6 kV of zelfs 3 kV, zodat u zeker bant van een hoge gebruiksveiligheid. De kleine buitenafmetingen in combinatie met concurrerende prijzen en de hoge klasse van de leverancier maken de omvormers van de series RKK, RYK, RS3K-Z, RSK-RUW, RSOK-Z, R1M, R2M en R3M een aantrekkelijke keuze voor fabrikanten van elektronische apparaten, componenten en modules voor vele takken van industrie, inclusief consumentenoplossingen.

Compatibiliteit met lineaire stabilisatoren

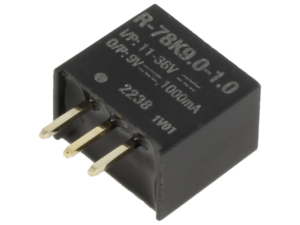

De componenten zijn uitgerust met uitgangen die compatibel zijn met de stabilisatoren 78xx.

Tot voor kort werden vaak lineaire stabilisatoren gebruikt om gelijkspanningen te regelen. Hoewel ze de constructie van voedingscircuits aanzienlijk vereenvoudigden, hadden ze enkele nadelen: lage efficiëntie en stroomcapaciteit. Bovendien geven dergelijke circuits overtollige warmte-energie af, waardoor koellichamen nodig zijn wanneer de spanning sterk wordt verlaagd. De omvormerseries R78K, R78CK en R78K-L van RECOM bieden een aantrekkelijk alternatief voor lineaire stabilisatoren in TO-220-behuizingen. Hun voordeel is pinout-compatibiliteit – net als de op grote schaal geïmplementeerde componenten 78xx hebben ze slechts drie pinnen: ingang, uitgang en massa. Dit betekent dat u ze kunt gebruiken als substituut of om bestaande circuits te moderniseren, terwijl ze een efficiëntie tot 96% bieden (geselecteerde modellen). Omdat ze, in tegenstelling tot lineaire stabilisatoren, geen externe componenten nodig hebben, vermindert het gebruik ervan de facto het printplaatoppervlak dat nodig is voor montage.

De omvormers R78 worden geleverd in SIP3-behuizingen met pinouts voor doorsteekmontage (THT). Ze zijn verkrijgbaar in versies met uitgangsspanningen van 1,2 V tot 15 V DC (inclusief populaire waarden zoals 3,3 V, 5 V en 12 V DC). Hun grote voordeel is het zeer brede ingangsspanningsbereik. De omvormer R-78CK5.0-0.5 kan bijvoorbeeld 5V leveren bij een voeding van 6,5 V tot 40 V DC. Tegelijkertijd beschikken de systemen R78 over een ruime thermische tolerantie en werken ze in een temperatuurbereik van -40°C tot 100°C; ze hebben bovendien een ingebouwde kortsluitbeveiliging. Omdat de producten voldoen aan de internationale normen IEC62368 en EN55032 (met betrekking tot elektromagnetische compatibiliteit), kunnen ze met succes worden gebruikt in multimedia- en IT-apparaten, zoals ethernet-netwerkelementen, pc-randapparatuur en RTV-apparatuur.

Breed parameterbereik

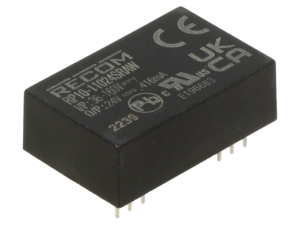

Ondanks hun indrukwekkende prestaties hebben de omvormers een laag profiel.

De omvormers uit de series RP03-RAW, RP06-RAW en RP10-RAW zijn geïsoleerde systemen die spanningen leveren van 3,3 V tot 24 V DC. Ze hebben twee belangrijke eigenschappen: een zeer breed ingangsspanningsbereik en geschiktheid voor toepassing in het spoorwegtransportze voldoen nl. aan de norm EN50121 en kunnen werken in systemen met 72 V, 96 V en 110 V DC. Bovendien zijn ze verkrijgbaar in varianten met 2 uitgangen (5 V, 12 V en 15 V DC), zodat één component bv. niet alleen kan dienen om het digitale besturingscircuit van boordapparatuur van stroom te voorzien, maar ook hun actuatoren (sloten, achtergrondverlichting, resetters etc.), wat leidt tot een eenvoudigere en kleinere constructie. Een ander belangrijk kenmerk is het maximale vermogen van de omvormers, dat ondanks hun compacte formaat kan variëren van 3 W tot 10 W. Alle gepresenteerde componenten zitten in DIP24-behuizingen (31,8×20,3×10,6mm).

De elementen uit de RPxx-serie voldoen, net als de hierboven beschreven omvormers, aan de eisen van toepassingen in gebieden zoals telecommunicatie en kantoorapparatuur. Ze bevatten geïntegreerde overbelastingsbeveiliging (OLP, Over-Load Protection), overspanningsbeveiliging (OVP, Over-Voltage Protection) en kortsluitbeveiliging (SCP, Short Circuit Protection).

De tekst is opgesteld door Transfer Multisort Elektronik Sp. z o.o.
