Installatie- en gebouwautomatisering van Zamel

Hieronder presenteren we een overzicht van het aanbod van Zamel op het gebied van installatieautomatisering. De meeste van de hier gepresenteerde modules zijn bedoeld voor montage op DIN-rail (TH35) en kunnen verschillende functies uitvoeren – hoewel er ook producten zijn met een specifiek doel (bijvoorbeeld lichtcontrollers). De gepresenteerde oplossingen kunnen rechtstreeks uit de TME-catalogus worden gekocht.

In dit artikel bespreken we onderwerpen zoals:

• Relais gebruikt voor het besturen van belastingen
• Toepassingen en mogelijkheden van tijdrelais
• Elementen van elektrische en milieuveiligheid
• Controle over het verbruik en de kwaliteit van energie
• De belangrijkste besturingselementen van gebouwautomatisering
• Sensoren gebruikt voor architecturale automatisering

Installatieautomatisering
Allereerst moet aandacht worden besteed aan universele elementen die voor veel doeleinden in verschillende toepassingen kunnen worden gebruikt, zowel thuis als in de industrie.

Relais en contactors
Zamel-relais zijn verkrijgbaar in bistabiele, impuls-, monostabiele en prioriteitsversies – en kunnen dus worden bestuurd door knoppen, schakelaars, impulsen van bewakingsapparatuur en andere, typische elektrische installatiesignalen. Ze ondersteunen maximale stromen van 5A tot 100A. In de meeste gevallen is de stuurspanning 24V AC/DC of 230V AC, terwijl de nominale spoelspanning varieert van 12V tot 230V. In sommige modellen is een relaisstatusgeheugencircuit geïmplementeerd (het zorgt voor automatische terugkeer naar de staat vóór de stroomstoring).

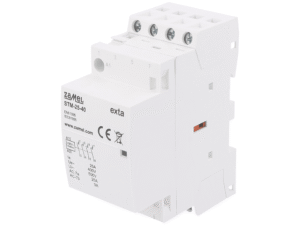

Contactors van de leverancier hebben vergelijkbare specificaties. Ze ondersteunen stromen van 25…100A en zijn geïmplementeerd in configuraties van 2-, 3- en 4-polig (in de meeste gevallen NO-contacten). Complementaire producten zijn hier hulpcontacten – smalprofielmodules die de functionaliteit van Zamel-contactors uitbreiden naar extra circuits.

Tijdrelais

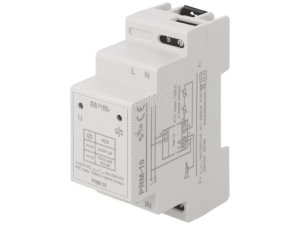

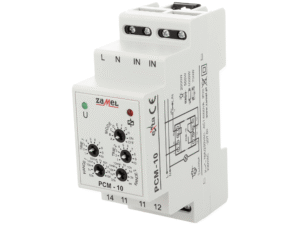

Zamel-tijdrelais zijn verkrijgbaar in digitale en analoge versies. De eerste onderscheiden zich door zeer brede mogelijkheden, ze kunnen zelfs 25 onafhankelijke werkmodi hebben (vertragingen, vasthouden, cyclisch werk of bistabiele telbereiken van 0,1s tot 100u (en zelfs 1 jaar). Modules hebben een instelinterface (knoppen en een LCD-scherm) geplaatst aan de voorkant van de behuizing, wat installatie en modificatie vergemakkelijkt. Alternatief, zoals in het geval van model ZCM-42, kan programmering worden uitgevoerd op afstand, via WiFi.

Een goedkoper alternatief voor digitale modellen zijn analoge tijdrelais. Deze hebben ook veel werkmodi en ondersteunen lange tijdperioden (van 0,1s tot 100 dagen). In deze productgroep zijn er ook inbouwversies, waarmee bijvoorbeeld tijdgestuurde verlichting (in een gang, trappenhuis) kan worden gerealiseerd zonder extra modules in de verdeelkast te hoeven installeren.

Bewakingsrelais

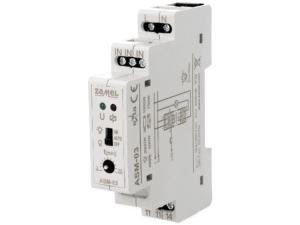

Bewakingsrelais zijn apparaten die worden gebruikt in automatisering en elektrische installaties voor continue monitoring van geselecteerde werkparameters. Hun taak is het detecteren van onregelmatigheden en het initiëren van een geschikte reactie, zoals het activeren van een alarm, het inschakelen van een apparaat of het loskoppelen van de voeding. Zamel biedt verschillende soorten van dergelijke beveiligingen:

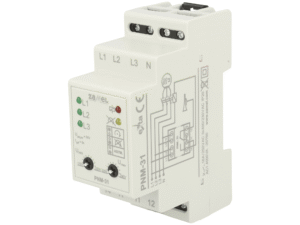

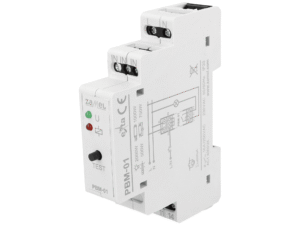

Het assortiment omvat relais die elektrische netwerkparameters (spanning) controleren, het vloeistofniveau in tanks (ketels, reservoirs) monitoren en de temperatuur.

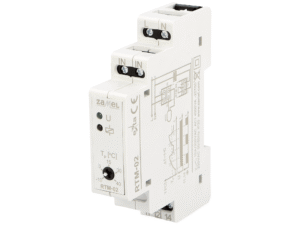

Het is de moeite waard om hier te vermelden dat Zamel voor meer complexe besturingsapplicaties gerelateerd aan thermische omstandigheden precieze en multifunctionele temperatuurregelaars produceert, waar het apparaat kan dienen voor het inschakelen van verwarmingstoestellen, airconditioners, ventilatoren etc., door de relatie tussen de huidige meting en de referentietemperatuur of geprogrammeerde drempels te onderzoeken. Dergelijke controllers worden gebruikt om een bepaalde temperatuur van interieurs, water in tanks, faciliteiten etc. te handhaven. Ze kunnen volledig automatisch werken of in samenwerking met andere componenten of bedieningselementen die worden bediend door derden (bijvoorbeeld bewoners/werknemers die de thermostaatinstelling aanpassen).

Meters, beveiligingen en accessoires

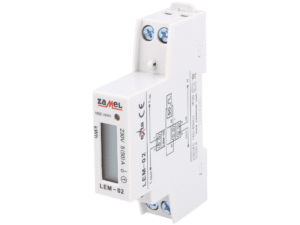

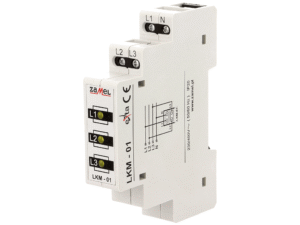

Het assortiment van Zamel omvat ook modules die het toezicht op de werking van een volledige installatie vergemakkelijken. Voorbeelden hiervan zijn energiemeters en spanningsindicatoren, onmisbare componenten in veel systemen, vooral wanneer deze gebruikmaken van hernieuwbare energiebronnen zoals fotovoltaïsche installaties of windturbines.

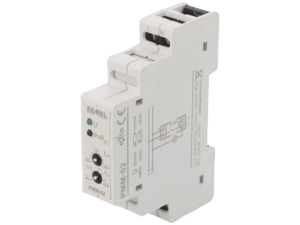

Vermogensbegrenzers en beveiligingsmodules zijn instelbare componenten die een functie vervullen vergelijkbaar met die van klassieke zekeringen (d.w.z. installatieautomaten), maar dan met configureerbare parameters. Zowel de uitschakeldrempel als de tijd voor automatische reset kunnen worden ingesteld. Dergelijke beveiligingsapparaten hebben een breed toepassingsgebied en helpen stilstand en onderhoudstijden van installaties te beperken.

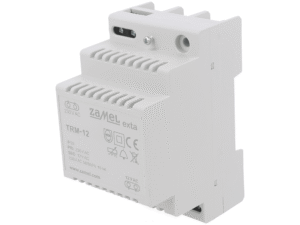

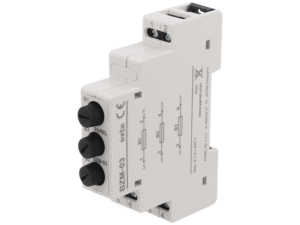

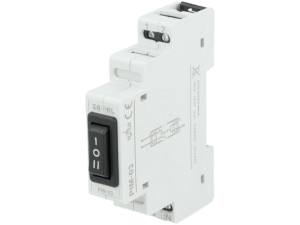

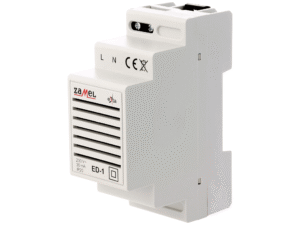

Andere praktische installatiemodules van Zamel omvatten oplossingen zoals transformatoren (secundaire spanning ten opzichte van de netspanning: 8 V, 12 V of 14 V), akoestische signaalgevers (alarmen met uiteenlopende functies) en op DIN-rail (TH35) monteerbare schakelaars, die bijvoorbeeld kunnen worden gebruikt om circuits tijdelijk uit te schakelen zonder de contacten van een installatieautomaat te belasten.

Gebouwautomatisering

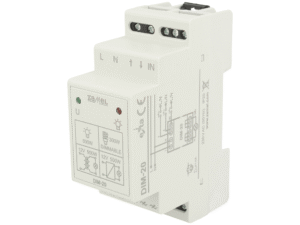

De meeste hierboven beschreven producten kunnen worden toegepast als onderdelen van gebouwautomatisering, hoewel hun toepassingsmogelijkheden veel breder zijn. Daarnaast biedt Zamel ook sterk gespecialiseerde modules, zoals trapautomaten voor energiezuinige verlichting van gangen en trappenhuizen, en dimmers waarmee de lichtintensiteit van verschillende lichtbronnen via wandschakelaars kan worden geregeld.

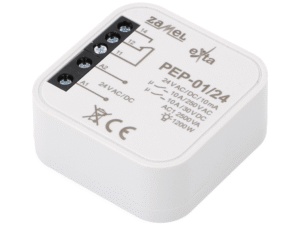

Een ander typisch element binnen gebouwinstallaties is een miniatuur rolluikbesturing, waarmee raamrolluiken (bijvoorbeeld inbraakwerende rolluiken) lokaal of op afstand kunnen worden bediend. Andere compacte automatiseringscomponenten die speciaal voor gebouwen zijn ontworpen, zijn inbouwrelais voor installatiedozen – deze bieden dezelfde functionaliteit en vergelijkbare parameters als de versies voor DIN-railmontage, maar kunnen eenvoudig worden geïntegreerd in bestaande of gemoderniseerde bekabelingssystemen.

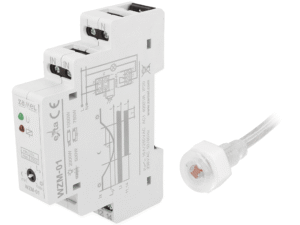

Het assortiment gebouwautomatisering van Zamel wordt aangevuld met schemerschakelaars, die doorgaans worden gebruikt om verlichting automatisch in te schakelen afhankelijk van de intensiteit van het natuurlijke licht. Dankzij hun eigenschappen kunnen dergelijke schakelaars echter ook worden ingezet voor de aansturing van andere belastingen. Sommige modellen worden op een plek met directe blootstelling aan daglicht gemonteerd, terwijl andere zijn uitgerust met een aansluiting voor een externe sensor en in de verdeelkast worden geplaatst.

Sensoren
De eerder genoemde lichtsensoren vormen slechts een deel van de vele sensoren die beschikbaar zijn in het assortiment van Zamel. De fabrikant levert producten die samenwerken met de hierboven beschreven automatiseringsmodules, zoals waterleksensoren, bewegingssensoren en temperatuursensoren. Deze accessoires zijn ontworpen voor gebruik met de modules van de leverancier en maken zowel de uitbreiding van bestaande installaties als hun onderhoud en service eenvoudiger.

De tekst is opgesteld door Transfer Multisort Elektronik Sp. z o.o.
