AC/DC split-core stroomsensoren

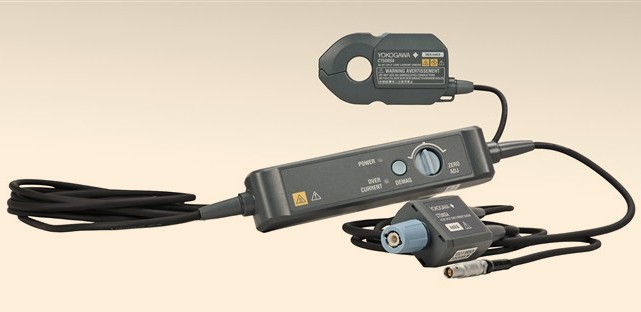

De sensoren zijn compatibel met zowel vermogens- als golfvormanalyzers, waardoor de testbetrouwbaarheid, efficiëntie en lagere sensorkosten worden verbeterd. Yokogawa heeft de CT500SA en CT200SA ontwikkeld om een nauwkeurigheid te leveren die vergelijkbaar is met die van through-hole-sensoren, een grote frequentiebandbreedte en het gemak van split-core installatie. Beide sensoren leveren compacte meetoplossingen die ideaal zijn voor krappe ruimtes en een breed scala aan toepassingen, van productontwikkeling tot testen in de echte wereld. De hoofd-sensoreenheid van beide apparaten heeft een compacte afmeting van 110 x 62 x 25 mm, ideaal voor testomgevingen met beperkte ruimte. Beide modellen zijn voorzien van een enkele ontgrendel- en openknop voor installatie met één hand. De CT500SA en CT200SA garanderen een nauwkeurigheid van ±0,1% van –40 tot +85 ℃. Beide modellen garanderen een nauwkeurigheid die één orde van grootte hoger is dan die van conventionele stroomsensoren, gelijkwaardig aan through-hole typen, maar met het gemak van kleminstallatie. De beschikbare frequentiebandbreedtes verschillen tussen de twee modellen. De CT500SA levert een frequentiebandbreedte van 500 kHz (−3 dB), terwijl de bandbreedte van de CT200SA doorloopt tot 1 MHz (−3 dB). Stroomsensoren zijn doorgaans compatibel met slechts één type instrument, of het nu een vermogens- of een golfvormanalyzer is. De CT500SA en CT200SA kunnen rechtstreeks op beide worden aangesloten, zonder dat er een conversieconnector of ondersteunend accessoire nodig is.
