IT6600C Bi-directionele Programmeerbare DC Voeding
De IT6600C-serie is een revolutionaire bi-directionele programmeerbare DC-voeding die uitblinkt in flexibiliteit, prestaties en energie-efficiëntie. Het apparaat is voorzien van een intuïtief touchscreen met een gebruiksvriendelijke grafische interface, waardoor het instellen van parameters en het bewerken van golfvormen eenvoudiger en efficiënter wordt.
Dankzij de geavanceerde derde generatie SiC-technologie kan een enkele unit met een hoogte van 3U een vermogen tot 21 kW per kanaal leveren. Wanneer twee onafhankelijke kanalen in serie of parallel worden geschakeld, kan een maximaal vermogen van 42 kW worden bereikt. Dit betekent dat één enkele IT6600C-unit het vermogen van drie tot vijf traditionele voedingen kan vervangen, waardoor het een veelzijdige oplossing is voor uiteenlopende toepassingen die een hoog vermogen vereisen.
Naast zijn functie als voeding fungeert de IT6600C ook als een efficiënte elektronische belasting. Dit maakt het niet alleen mogelijk om vermogen te leveren, maar ook om energie te absorberen en terug te leveren aan het elektriciteitsnet. Hierdoor kan energie gerecycled worden, wat aanzienlijke kostenbesparingen oplevert en bijdraagt aan duurzamere testprocedures.
De IT6600C-serie biedt een ongekende precisie en stabiliteit en is daarmee ideaal voor toepassingen in de auto-industrie, energieopslag, industriële processen en groene energie. Dankzij de uitgebreide mogelijkheden voor onderzoek, verificatie en productie is deze voeding een onmisbaar instrument voor technologische vooruitgang.
Technische Specificaties en Functionaliteiten
Er zijn drie uitvoeringen van de IT6642C beschikbaar.
Eén met een maximale spanning van 1200V (of 2x 600V), één met een maximale spanning van 1600V (of 1500V voor de Europese markt) waarbij hier de spanning ook verdeeld kan worden over de twee kanalen in 2x 800V en één met maximaal 2250V (of 2x 1200V).
Alle voedingen zijn wat wij noemen Powerflex voedingen. Dit betekent dat we bij lagere spanningen met hogere stromen kunnen werken zodat we optimaal gebruik kunnen maken van het maximale vermogen van de voeding.
Zo is de maximale stroom van de voeding bij 600V / 200A, bij 800V / 140A en bij 1200V / 100A.
De dubbele onafhankelijke kanalen kunnen dus afzonderlijk worden gebruikt of in serie/parallel worden geschakeld, wat zorgt voor een breed inzetbare configuratie. Een andere opmerkelijke eigenschap is de hoge efficiëntie met regeneratieve energie-terugvoer naar het net, waardoor overtollige energie niet verloren gaat maar opnieuw wordt ingezet.

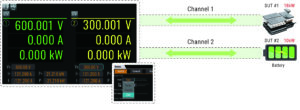

Een IT6600C met een hoogte van 3U kan elk 21kW leveren in twee kanalen. Elk kanaal heeft een volledig onafhankelijk isolatieontwerp en kan worden geregeld en gemeten. De IT6600C heeft zowel een source- als een loadfunctie. Kanaal 1 (Ch1) kan het uitgangsvermogen leveren en kanaal 2 (Ch2) kan het uitgangsvermogen leveren. kanaal 2 (Ch2) kan worden gebruikt als belasting. Het kan echt als twee eenheden worden gebruikt. De twee kanalen kunnen ook in serie of parallel worden aangesloten om het uitgangsbereik te vergroten en verschillende testvereisten aan te kunnen
Daarnaast heeft deze voeding uiteraard een uitgebreide lijst aan functionaliteiten. Denk hierbij aan zonnepaneel simulator, batterij emulatie, Fuel Cell emulatie en ook een batterij test functie.
De IT6600C-serie beschikt over een meetnauwkeurigheid van ≤0,03% + 30 mA, wat zorgt voor betrouwbare en reproduceerbare meetresultaten. De voeding ondersteunt diverse communicatieprotocollen zoals USB, LAN, CAN en digitale I/O, met optionele uitbreidingen naar GPIB, EtherCAT en RS232 voor naadloze integratie in geautomatiseerde testomgevingen.
Dankzij de ingebouwde datalogger en oscilloscoopfunctie kunnen meetgegevens en golfvormen in real-time worden gemonitord zonder extra meetapparatuur, wat bijdraagt aan een efficiënte en nauwkeurige testomgeving.

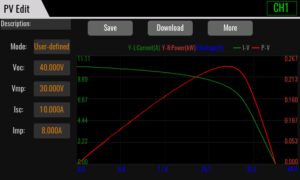

De IT6600C serie is uitgerust met een SAS-testinterface, die MPPT trackingtests voor PV arrays/modules/cellen ondersteunt. In de modus “Door gebruiker gedefinieerd” kunnen gebruikers eenvoudig parameters instellen zoals Voc, Vmp, Imp, Isc, enz. om een specifieke I-V-curve te genereren. De Curve-modus biedt PV-simulatie volgens EN50530 en Sandia-normen, zodat de gebruiker het juiste zonnepaneel volgens verschillende normen kan selecteren en simuleren door de Vmp- en Pmp-parameters in te stellen, wat zeer geschikt is om de prestaties van PV-omvormers te controleren.
Toepassingsgebieden en Innovatieve Oplossingen
De IT6600C-serie wordt breed ingezet in diverse industrieën waar precisie en betrouwbaarheid cruciaal zijn. Binnen de automotive sector wordt het apparaat toegepast voor gedetailleerde batterijtests, simulatie van brandstofcellen en geavanceerde voertuigspanningsanalyses, waarbij gestandaardiseerde testprotocollen zoals LV123, LV148 en ISO21498-2 worden ondersteund. Dit zorgt ervoor dat autofabrikanten en toeleveranciers gedetailleerde en realistische testscenario’s kunnen uitvoeren voor elektrische voertuigen, hybride aandrijfsystemen en conventionele auto-elektronica.
In de sector van duurzame energie speelt de IT6600C een cruciale rol bij het testen en simuleren van zonnepaneel-I/V-karakteristieken en Maximum Power Point Tracking (MPPT) voor omvormers. Het apparaat biedt de mogelijkheid om realistische weerscenario’s na te bootsen, waardoor ingenieurs de efficiëntie en betrouwbaarheid van zonne-energiesystemen kunnen optimaliseren. Daarnaast wordt de IT6600C gebruikt bij energieopslagtoepassingen om accu-oplaad- en ontlaadprocessen te analyseren, met als doel de levensduur van batterijen te verbeteren en de prestaties van energieopslagsystemen te verhogen.
In industriële automatisering en productieomgevingen wordt de IT6600C ingezet voor het testen van servervoedingen, industriële stroomvoorzieningen en elektronische componenten die functioneren in veeleisende omstandigheden. Dankzij de snelle responstijd en hoge precisie kunnen fabrikanten potentiële fouten en inefficiënties in hun systemen detecteren en oplossen voordat producten in massaproductie gaan.

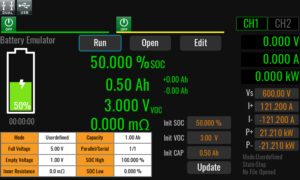

IT6600C kan ook worden gebruikt als batterijsimulator. Hij heeft een snelle batterij-emulatiefunctie. Op het 5-inch aanraakscherm kun je kiezen tussen de “Mode:User-defined” of ‘Mode:curve’ selecteren om de spanning, capaciteit, IR en SOC van de batterij in te stellen, eenvoudig het batterijmodel te definiëren en de batterij te simuleren. laad-/ontlaadsimulatie uit te voeren.

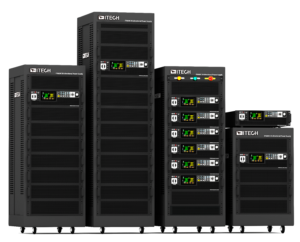

Een van de grootste voordelen van de IT6600C-serie is de mogelijkheid om energie terug te voeren naar het elektriciteitsnet, waardoor een duurzamere en kostenefficiënte testomgeving wordt gecreëerd. Dit maakt het apparaat niet alleen geschikt voor laboratoria en onderzoekomgevingen, maar ook voor langdurige productietesten waarbij energiebesparing een belangrijke factor is. De flexibele configuratie-opties maken het mogelijk om meerdere units te koppelen, zodat testopstellingen kunnen worden uitgebreid tot een maximaal vermogen van 10 Mega Watt zonder prestatieverlies. Bovendien beschikt de IT6600C over geavanceerde beveiligingsfuncties zoals bescherming tegen overspanning, overstroom en overbelasting, wat essentieel is bij het testen van gevoelige elektronica en kritische stroomvoorzieningen.
Integratie en Compatibiliteit in Geavanceerde Testsystemen
De IT6600C is ontworpen om eenvoudig geïntegreerd te worden in bestaande testomgevingen en geautomatiseerde systemen. Dankzij de veelzijdige communicatieprotocollen kan het apparaat moeiteloos worden aangesloten op diverse industriële netwerken en besturingssystemen. De modulaire opbouw en slimme master-slave functionaliteit maken het mogelijk om systemen op te schalen zonder dat extra kalibratie of configuratie vereist is. Dit biedt ongekende flexibiliteit en gebruiksgemak voor technici en ingenieurs die op zoek zijn naar een krachtige en betrouwbare testoplossing.
Conclusie
Met zijn geavanceerde technologie, bi-directionele functionaliteit en energie-efficiënte ontwerp biedt de IT6600C-serie een baanbrekende oplossing voor high-power testomgevingen. Of het nu gaat om R&D, productie of kwaliteitscontrole, dit apparaat levert ongeëvenaarde prestaties en flexibiliteit. Dankzij de combinatie van een krachtig vermogen, regeneratieve functionaliteit, brede compatibiliteit en uitgebreide meetmogelijkheden is de IT6600C de ultieme keuze voor professionals die streven naar precisie en efficiëntie in hun test- en meetprocessen.
