IO-Link Safety voor flexibele en eenvoudige connectiviteit

IO-Link Safety maakt hierbij gebruik van point-to-point-communicatie, die een snelle, eenvoudige en veilige integratie van veiligheidssensoren in het veld mogelijk maakt. IO-Link Safety wijst ook de weg naar een toekomstbestendige zelfdiagnose en gegevensanalyse tot op veldniveau. Een cruciaal punt voor een veilig IIoT: deze communicatietechnologie optimaliseert de veilige uitwisseling van gegevens tussen met elkaar verbonden machines en installaties.

Gecertificeerde master voor flexibele IO-Link Safety

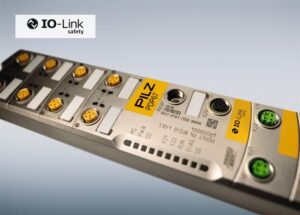

De eerste IO-Link Safety-apparaten zijn momenteel beschikbaar voor veilige communicatie in het veld: veiligheidsexpert Pilz biedt bijvoorbeeld een IOLS-totaaloplossing met master, sensoren, veldapparatuur en geschikte configuratietools. Dergelijke complete pakketten van één leverancier betekenen dat gebruikers IO-Link Safety-technologie en de bijbehorende apparaten of sensoren veel eenvoudiger in hun installaties kunnen integreren. Geschikte configuratietools bieden de gebruiker hierbij extra ondersteuning. Waar nodig kunnen gebruikers ook IO-Link-apparaten en standaard veiligheidssensoren integreren. Zoals bijvoorbeeld bij de IO-Link Safety Master PDP67 van Pilz, de enige gecertificeerde master met deze technologie tot nu toe. Wanneer gebruikers deze gebruiken, hebben ze de flexibiliteit om te beslissen wat ze willen aansluiten: zijn er ingangen of uitgangen nodig? Of aanvullende apparaten zoals lichtschermen, noodstopapparaten of standaardapparaten? De IO-Link Safety Master PDP67 van Pilz kan namelijk zowel IO-Link Safety- en FailSafe-signalen als IO-Link- en standaardsignalen verwerken. Bovendien kunnen klassieke veiligheidssensoren – bijvoorbeeld met OSSD-uitgangen – of ook actuatoren in het veld worden aangesloten.

Eenvoudig en ruimtebesparend integreren
De communicatie via IO-Link Safety vindt in principe altijd via niet-afgeschermde kabels plaats, omdat hier slechts een korte afstand van maximaal 20 meter moet worden overbrugd. Hiervoor maakt IO-Link Safety gebruik van in de industrie gangbare aansluitingen. Door het gebruik van IP67-apparaten met M12-connectoren wordt de bedrading eenvoudiger en daardoor bijzonder efficiënt. In plaats van complexe bekabeling maken gebruikers verbinding via een eenvoudige point-to-point-verbinding. Het is dus voldoende om de poort correct te configureren op de master. Nog een pluspunt: met de IOLS-master van Pilz bijvoorbeeld vervangt het aansluiten van een sensor op IP67 I/O via gestandaardiseerde M12-connectoren de volledige ingangsbedrading naar de schakelkast (één-kabel-oplossing). De toepassing kan eenvoudig worden geconfigureerd en in gebruik worden genomen met de softwaretool PASconfig. Dit verkort de integratie en minimaliseert toekomstige uitvaltijden in het veld.

Geen fouten dankzij geoptimaliseerd gegevensbeheer
Omdat de M12-stekkers bij het IO-Link-Safety-protocol altijd gecodeerd zijn, is het risico van onjuiste aansluiting kleiner. Hoewel het mechanisch mogelijk is om een sensor op de verkeerde IO-Link Safety-poort aan te sluiten, zou het programma een fout onmiddellijk melden. En omdat het om veiligheidssensoren gaat, start de machine niet eens op – bij een fout ontstaan dus geen gevaarlijke situaties. Hierdoor is niet alleen de bedrading, maar ook de foutopsporing met deze technologie grotendeels geautomatiseerd en probleemloos – IO-Link Safety levert ook meteen de gegevens voor de diagnose.

Een ander voordeel van deze communicatietechnologie is dat alle apparaten in de aaneengeschakelde installatie onafhankelijk kunnen worden geïdentificeerd en geparametreerd. Als een apparaat defect raakt of wordt vervangen, kunnen alle parameters ook automatisch worden overgezet naar het nieuwe apparaat. Gebruikers kunnen ze ook opslaan in de besturing of – zoals bij Pilz – op een SD-kaart in de master. Hierdoor verkort dit veilige communicatieprotocol de tijd die anders nodig zou zijn voor installatie, inbedrijfstelling en onderhoud aanzienlijk.

De juiste informatie voor vooruitziende productie
IO-Link Safety-technologie kan gebruikers zeker ook op het gebied van productiviteit goed ondersteunen: bij Pilz beschikken de apparaten in het IO-Link Safety-systeem IOLS over een zelfdiagnosefunctie, waarbij de IOLS-sensoren informatie geven over de actuele toestand. Bijvoorbeeld hoe vaak de onderhoudsdeur is geopend, de noodstop is geactiveerd of in lichtschermen is ingegrepen. Deze informatie wordt vervolgens opgeslagen in de hogere besturing en kan worden gebruikt om geschikte concepten voor foutoplossing op te stellen.

Deze uitgebreide diagnosemogelijkheden van IOLS-sensoren hebben duidelijke voordelen, zeker bij het gebruik van lichtschermen. Voorbeeld: de signaalkwaliteit van een lichtscherm kan na verloop van tijd afnemen door onjuiste uitlijning of verontreiniging. Lichtschermen die zijn uitgerust met IOLS kunnen dergelijke informatie automatisch doorsturen naar de besturing of het bedieningspaneel op een hoger niveau. Dit maakt zowel voorspellend als preventief onderhoud mogelijk, omdat potentiële fouten in een vroeg stadium worden herkend en gemeld zonder dat de machineoperator dit handmatig hoeft te controleren.

Diagnose voor geoptimaliseerd materiaaltransport
In het algemeen kan IOLS van Pilz de veiligheid van veiligheidslichtschermen aanzienlijk optimaliseren door nieuwe functies: dankzij de zogenaamde analyse van een enkele straal kan elke lichtstraal worden geanalyseerd en worden verwerkt in de hogere besturing. Hierdoor kan ook de objectgroottedetectie tijdens het materiaaltransport worden bewaakt. Als er bijvoorbeeld pallets met een afmeting van één meter zijn toegestaan in het proces, geeft de analyse van een enkele straal deze status door aan de besturing. Vervolgens herkent de besturing of dit de juiste of grotere pallets zijn. Met deze informatie kan de hogere besturing een gepaste actie starten.

Hekken “live” bewaken

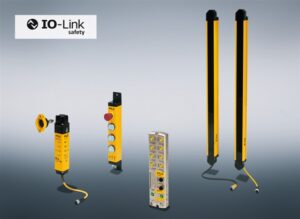

Als er ook bedieningseenheden zoals de PITgatebox IOLS van Pilz beschikbaar zijn in een IO-Link Safety-systeem, dan kunnen veiligheidsrelevante gegevens en diagnosegegevens worden overgedragen, bijvoorbeeld over de bedrijfstoestand van de bedieningseenheid en de deurstatus van veiligheidsvergrendelingen. De IO-Link Safety Master verzendt deze gegevens rechtstreeks naar de installatiebesturing. Veilige heksystemen kunnen zo eenvoudig, veilig en flexibel worden gerealiseerd. Voor het gebruik van deze technologie geldt: er is aanzienlijk minder en gestandaardiseerde bekabeling nodig voor dergelijke toepassingen en de point-to-point-verbinding vereenvoudigt de bekabeling. Dankzij IO-Link Safety ontvangen exploitanten van installaties gecomprimeerde, gedigitaliseerde gegevens op één plaats in hun systeem. Dit maakt transparante toestandbewaking mogelijk.

Nu ook veiligheidslichtschermen met IO-Link Safety
Met de introductie van de PSENopt II Advanced breidt Pilz zijn assortiment veiligheidslichtschermen uit met een variant die naast de klassieke OSSD-bedrijfsmodus ook IO-Link Safety ondersteunt. Het nieuwe lichtscherm levert live-diagnosegegevens en informatie over afzonderlijke stralen, waardoor ingebruikneming, onderhoud en foutanalyse aanzienlijk eenvoudiger worden. Daarnaast biedt de PSENopt II Advanced extra functionaliteiten, zoals muting, blanking en reduced resolution, voor meer flexibiliteit in materiaalstroomtoepassingen. Dankzij uitgebreide diagnosetools en een robuust ontwerp helpt het systeem ongeplande stilstand te verminderen, de beschikbaarheid van machines te verhogen en tegelijkertijd een hoog veiligheidsniveau voor operators te waarborgen, ook in veeleisende industriële omgevingen.
Ter introductie profiteert u bovendien tijdelijk van een aantrekkelijke actie: 50% korting op alle varianten van de PSENopt- en PSENopt II-veiligheidslichtschermen. Deze actie loopt tot en met 31 oktober 2026.
