Gekoppelde spoel

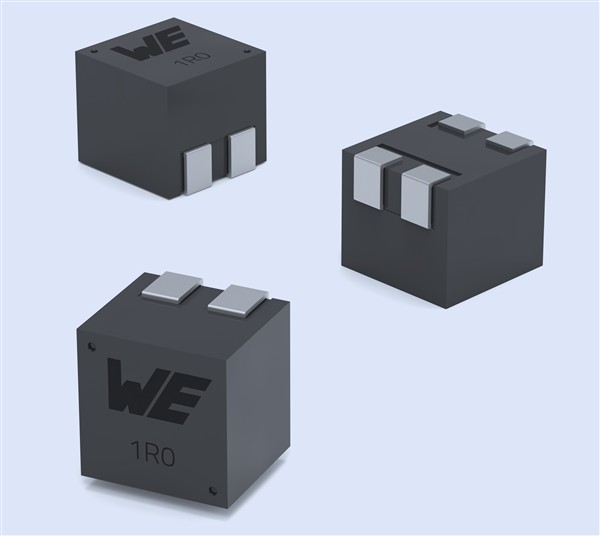

Deze dubbele spoel hanteert een onconventionele aanpak door bewust gebruik te maken van strooi-inductantie, een factor die in conventionele ontwerpen doorgaans als parasitair element wordt beschouwd. De gekoppelde spoel maakt effectievere filtering mogelijk voor betere EMC-prestaties en dat in een veel compacter ontwerp. Dankzij het gebruik van deze ingegoten dubbele spoel – met afmetingen van slechts 11 × 10 × 9 mm – kan de rimpelstroom worden gereduceerd met een kleinere inductantiewaarde. Dit bespaart kosten en ruimte in vergelijking met het gebruik van twee afzonderlijke spoelen. Bovendien vereist deze speciale component een kleinere AC-koppelcondensator, zonder dat dit ten koste gaat van het rendement. Als ingegoten gekoppelde spoel biedt deze component temperatuurstabiele eigenschappen en een ‘soft saturation’-gedrag.
