Complete motorsturing voor een tot drie assen

• Afbeelding 1 van 2

Via DBC/DC Connection Block en BCB Bus Connection Block kan het meerassige netwerk snel en zonder gereedschap worden uitgebreid.

• Afbeelding 2 van 2

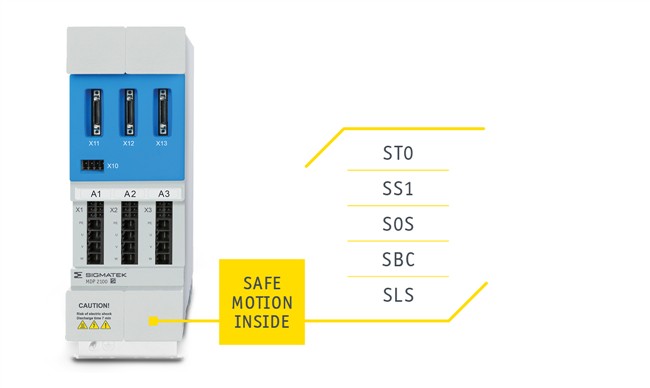

Naast de veilige stopfuncties Safe Torque Off (STO) en Safe Stop 1 (SS1) bevat de MDD 2000-serie Safe Operating Stop (SOS), Safe Brake Control (SBC) en Safety Limited Speed (SLS), en maakt toepassingen tot SIL 3, PL e, Cat 4 mogelijk.

Flexibel aanpasbaar met mogelijkheid tot uitbreiding
Veel machinebouwers hebben een standaardmachine met bijvoorbeeld zes assen. Al deze assen kunnen met twee modules worden aangestuurd. Hierbij is het van cruciaal belang dat een servomodule voor extra assen eenvoudig kan worden aangesloten of worden vervangen door een module met meer prestaties. Met de MDD 2000-serie is dit mogelijk via plug&play. De modules, met verschillende breedte, hebben altijd dezelfde hoogte en diepte. Het modulaire concept biedt ook modules in verschillende varianten. Dit betekent dat er 1-, 2- en 3-assige modules gebruikt kunnen worden, inclusief voeding en netwerkaansluiting. De uitbreidingsmodules kunnen zonder gereedschap aangekoppeld worden. Het systeem is daarmee inbouwvriendelijk en op elk gewenst moment eenvoudig op te schalen.

De LASAL Engineering Suite-software biedt eenvoud
Omdat de complexiteit van machinebesturing voortdurend toeneemt (inclusief veiligheidstechnologie) hebben machinebouwers behoefte aan eenvoud bij het programmeren. Met LASAL wordt de complexiteit voor de machinebouwer verminderd en worden volledig functionele softwarecomponenten aangeboden. Hiermee worden hele machinecomponenten en motion-taken gereproduceerd. De gebruiker werkt met een grafische interface en hoeft alleen informatie in te voeren, zoals aslengtes, bewegende massa’s en vergelijkbare parameters – en de basisfunctie is al operationeel. Het MDD 2000-systeem heeft een automatische afstemmingsfunctie om de servo-controllers en motoren af te stemmen op de mechanica. In de Expert-modus kan fine-tuning uiteraard handmatig worden uitgevoerd.

Voldoende interfaces
De digitale motor-feedbackinterface Hiperface DSL is de standaard interface, die bedrading en tijd bespaart tijdens de eerste startup. Naast de single cable-oplossing worden verschillende encodertypes ondersteund: EnDat 2.1 en 2.2, Hiperface, Resolver, Sin/Cos, TTL, BiSS-C of Tamagawa.
